SAN 구축 전 알아야 할 기준

기업에서 사용하는 서버와 데이터가 늘어나면

여러 서버가 하나의 스토리지를 함께 사용해야 하는 환경이 만들어집니다.

가상화 서버, 데이터베이스, VDI, 연구 데이터처럼 서버와 스토리지 사이에서 많은 데이터를 처리해야 한다면

SAN(Storage Area Network)을 검토할 수 있습니다.

하지만 SAN 스토리지 구축은 장비를 설치하는 것만으로 끝나지 않습니다.

서버와 스토리지를 어떤 방식으로 연결할지, 장애에 대비해 경로를 어떻게 이중화할지,

각 서버에 어떤 저장 공간을 할당할지까지 함께 설계해야 합니다.

SAN 스토리지란?

SAN은 서버와 스토리지를 네트워크로 연결해

블록 단위의 저장 공간을 제공하는 스토리지 네트워크입니다.

스토리지에서 생성한 LUN(Logical Unit Number)을 서버에 할당하면

서버에서는 해당 공간을 디스크 장치처럼 사용할 수 있습니다.

이러한 구조는 가상화, 데이터베이스, VDI 등 여러 기업용 시스템에서 활용됩니다.

일반적인 SAN 환경은 다음 요소로 구성됩니다.

• 서버 또는 가상화 호스트
• Ethernet NIC 또는 Fibre Channel HBA
• Ethernet 또는 FC Switch
• SAN 스토리지
• 스토리지 컨트롤러 및 호스트 포트
• 서버에 할당되는 LUN

이때 서버와 스토리지를 어떤 네트워크 방식으로 연결하느냐에 따라 SAN의 구성도 달라집니다.

기업에서 많이 사용하는 대표적인 방식은

Ethernet 기반의 iSCSI와 스토리지 전용 네트워크를 사용하는 Fibre Channel입니다.

두 방식 모두 서버에 블록 스토리지를 제공하지만

사용하는 네트워크 장비와 연결 구조, 관리 방식에는 차이가 있습니다.

iSCSI와 Fibre Channel

iSCSI

iSCSI는 SCSI 명령을 TCP/IP 네트워크를 통해 전달하는 방식입니다.

10GbE 또는 25GbE와 같은 Ethernet 환경을 이용해 SAN을 구성할 수 있어

기존 네트워크 인프라와 IP 네트워크 운영 경험을 활용하기 좋습니다.

다만 업무용 LAN과 스토리지 트래픽을 무조건 함께 사용하는 것은 권장되지 않습니다.

용량과 가용성 요구에 따라 스토리지 트래픽을 분리하고,

서로 다른 NIC와 Switch, 스토리지 포트를 이용한 다중 경로와 MPIO(Multipath I/O) 구성도 검토해야 합니다.

Fibre Channel

Fibre Channel은 HBA(Host Bus Adapter)와 FC Switch를 이용해

서버와 스토리지를 전용 SAN Fabric으로 연결하는 방식입니다.
가용성이 중요한 환경에서는 Fabric A와 Fabric B처럼 서로 독립된 경로를 구성할 수 있으며,

Zoning을 이용해 어떤 서버가 어떤 스토리지 포트에 접근할 수 있는지 구분합니다.

일반 IP 네트워크와 스토리지 네트워크를 분리해 운영할 수 있다는 특징이 있지만

FC HBA, Switch, 광 연결 장비와 이를 운영할 수 있는 기술 환경도 필요합니다.

iSCSI와 Fibre Channel 선택 기준

SAN 구축에서 흔히 발생하는 오해가 있습니다.

‘FC가 무조건 더 빠르다’거나

‘iSCSI는 비용이 저렴한 방식’이라고 단순하게 구분하는 것입니다.

SAN의 실제 성능은 연결 방식 하나만으로 결정되지 않습니다.

서버 NIC나 HBA, Switch, 스토리지 포트,

스토리지 자체의 I/O 성능과 실제 워크로드가 함께 영향을 줍니다.

따라서 현재 업무 인프라와 운영 환경을 기준으로 판단해야 합니다.

SAN 스토리지 구축은 어떻게 진행할까?

SAN 구축에서는 장비 선정에 앞서

서버와 네트워크, 스토리지 환경을 함께 확인해야 합니다.

1. 요구사항과 연결 방식을 결정합니다

먼저 SAN에 연결할 서버 수와 주요 업무, 데이터 규모, 향후 증가량을 확인합니다.

현재 사용 중인 10GbE·25GbE 또는 FC 인프라와 필요한 대역폭, 장애 대응 수준까지 검토한 뒤

iSCSI와 Fibre Channel 가운데 적합한 연결 방식을 결정합니다.

2. SAN 네트워크와 이중화 경로를 설계합니다

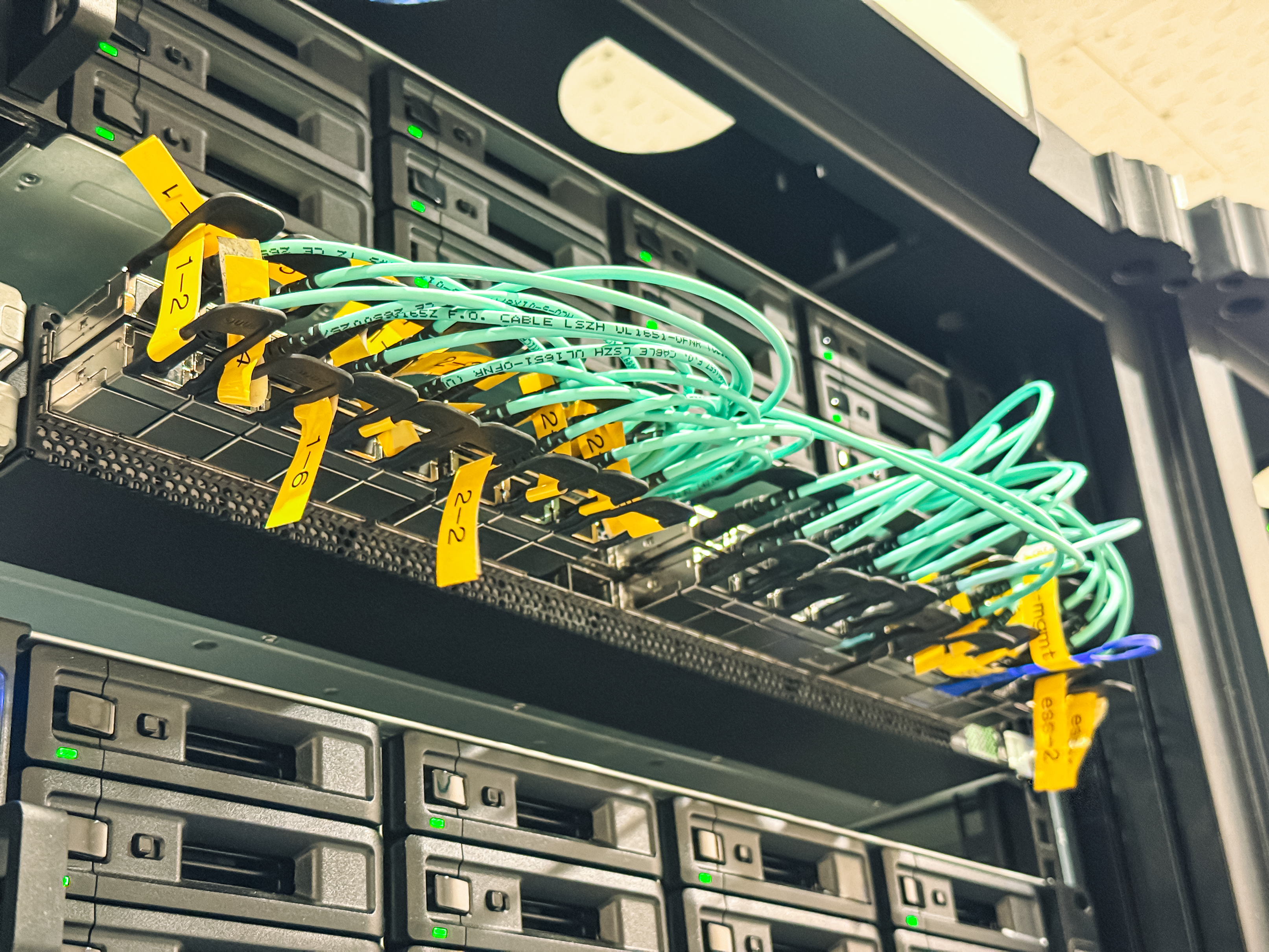

연결 방식을 결정한 뒤 서버와 스토리지 사이의 실제 경로를 구성합니다.

업무 중요도에 따라 서버 NIC 또는 HBA, Switch, 스토리지 포트를 서로 다른 경로로 연결하고

MPIO를 적용해 특정 링크에 문제가 발생해도 다른 경로를 사용할 수 있도록 설계할 수 있습니다.

VLAN은 네트워크를 논리적으로 분리할 수 있지만 물리적인 Switch 장애까지 이중화하는 것은 아닙니다.

따라서 네트워크 분리와 경로 이중화는 별도로 검토해야 합니다.

3. 스토리지와 서버를 연결합니다

스토리지에서는 RAID와 Storage Pool을 구성하고 서버에 제공할 LUN을 생성합니다.

iSCSI에서는 서버의 Initiator와 스토리지 Target을 연결하고,

Fibre Channel에서는 HBA의 WWN, FC Zoning, Host Mapping 등을 이용해

필요한 서버와 스토리지 경로를 연결합니다.

각 서버에 필요한 LUN만 할당되도록 접근 범위를 확인하는 과정도 필요합니다.

4. 경로와 장애 대응을 검증합니다

SAN 구축이 완료되면 단순히 LUN이 보이는지만 확인해서는 안 됩니다.

• 서버에서 지정된 LUN이 정상적으로 인식되는지
• MPIO 경로가 설계한 대로 생성되는지
• NIC·HBA 또는 링크 하나가 끊어져도 접근이 유지되는지
• FC Zoning과 Host Mapping이 정상적으로 적용됐는지
• iSCSI Initiator와 Target이 정상적으로 연결되는지

등을 확인해야 합니다.

실제 장애 상황을 가정해 하나의 경로를 차단해 보는 것도

단일 장애 지점을 확인하는 방법입니다.

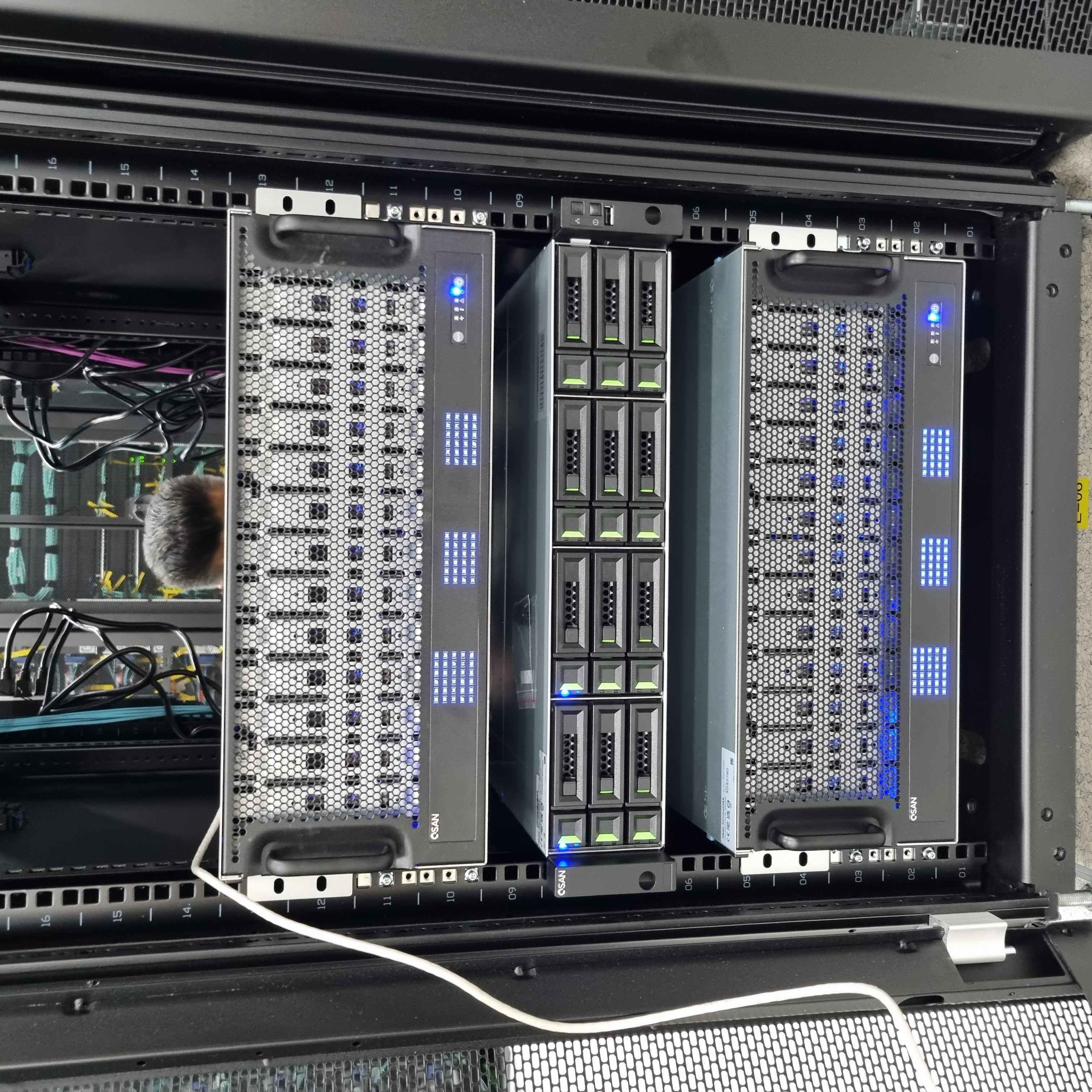

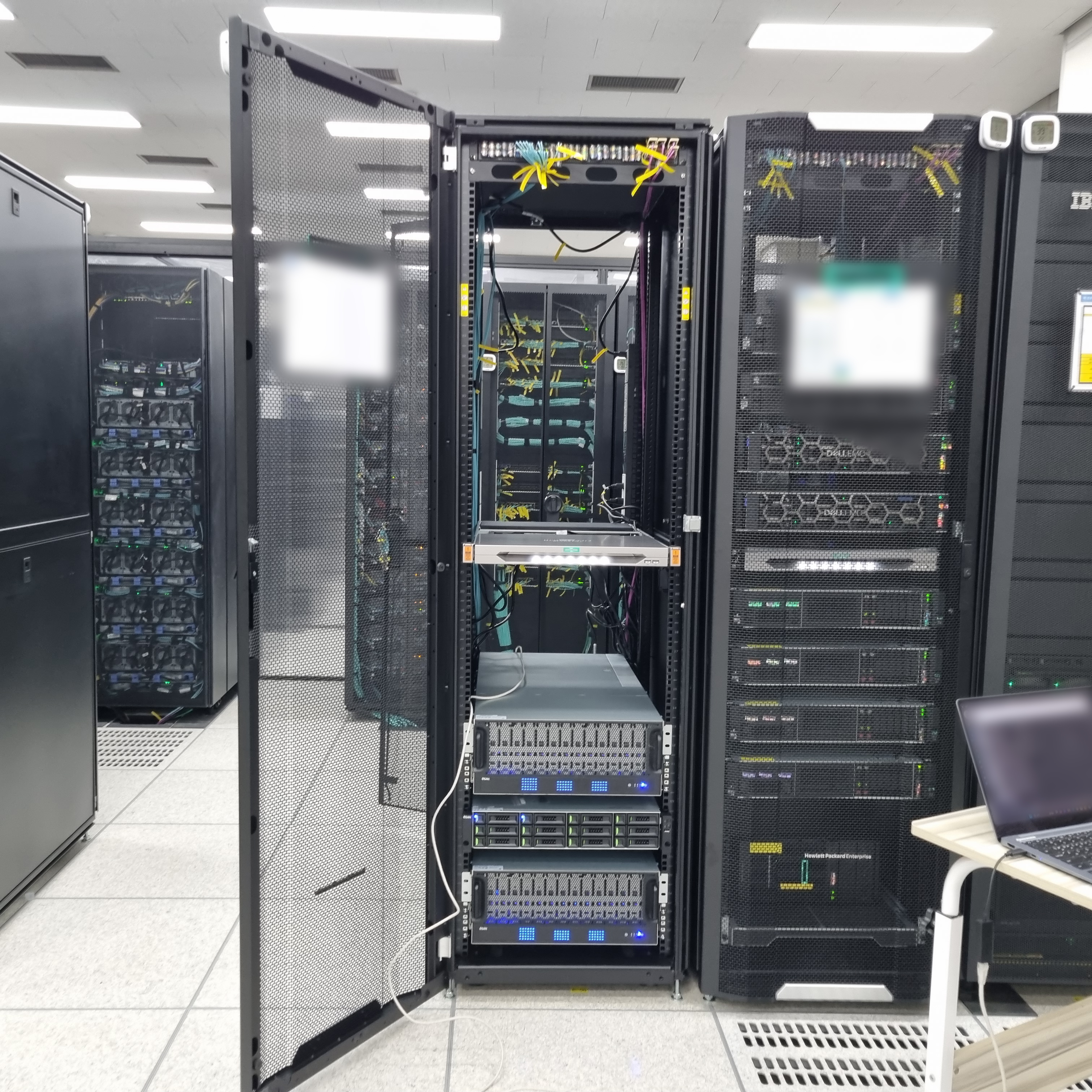

실제 구축 현장에서는 어떻게 구성할까?

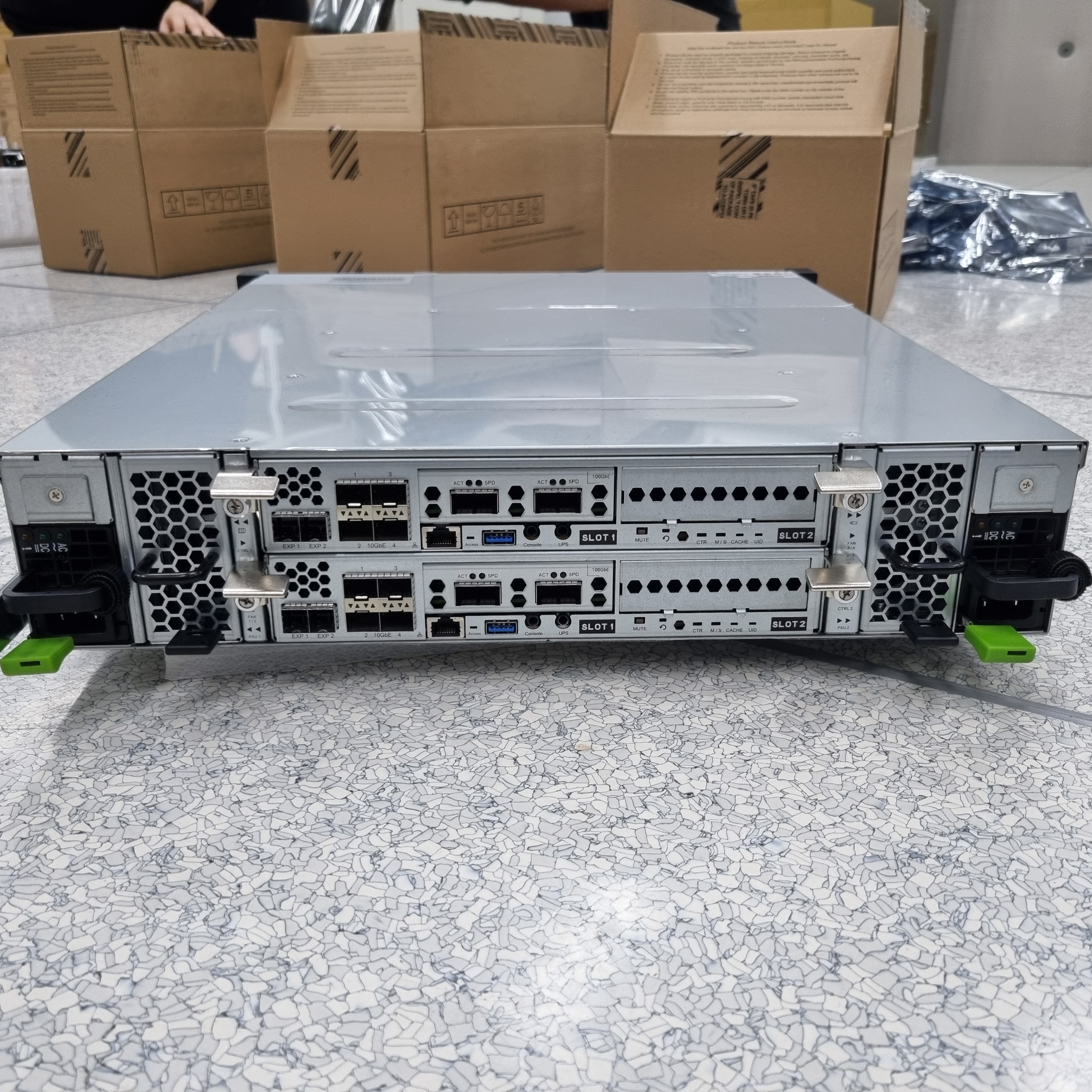

실제 SAN 스토리지는 업무 환경에 따라 여러 호스트 인터페이스를 선택할 수 있는 제품도 있습니다.

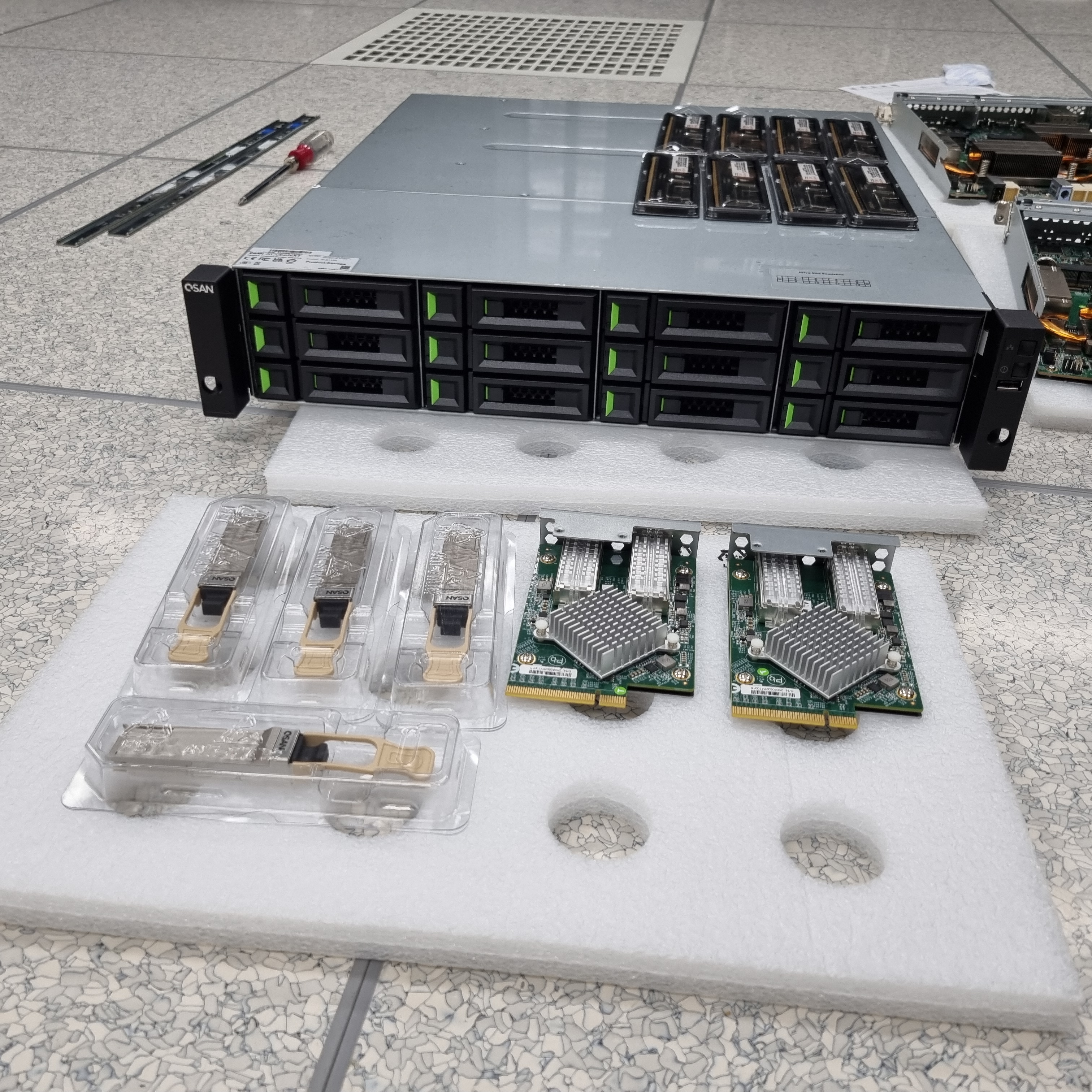

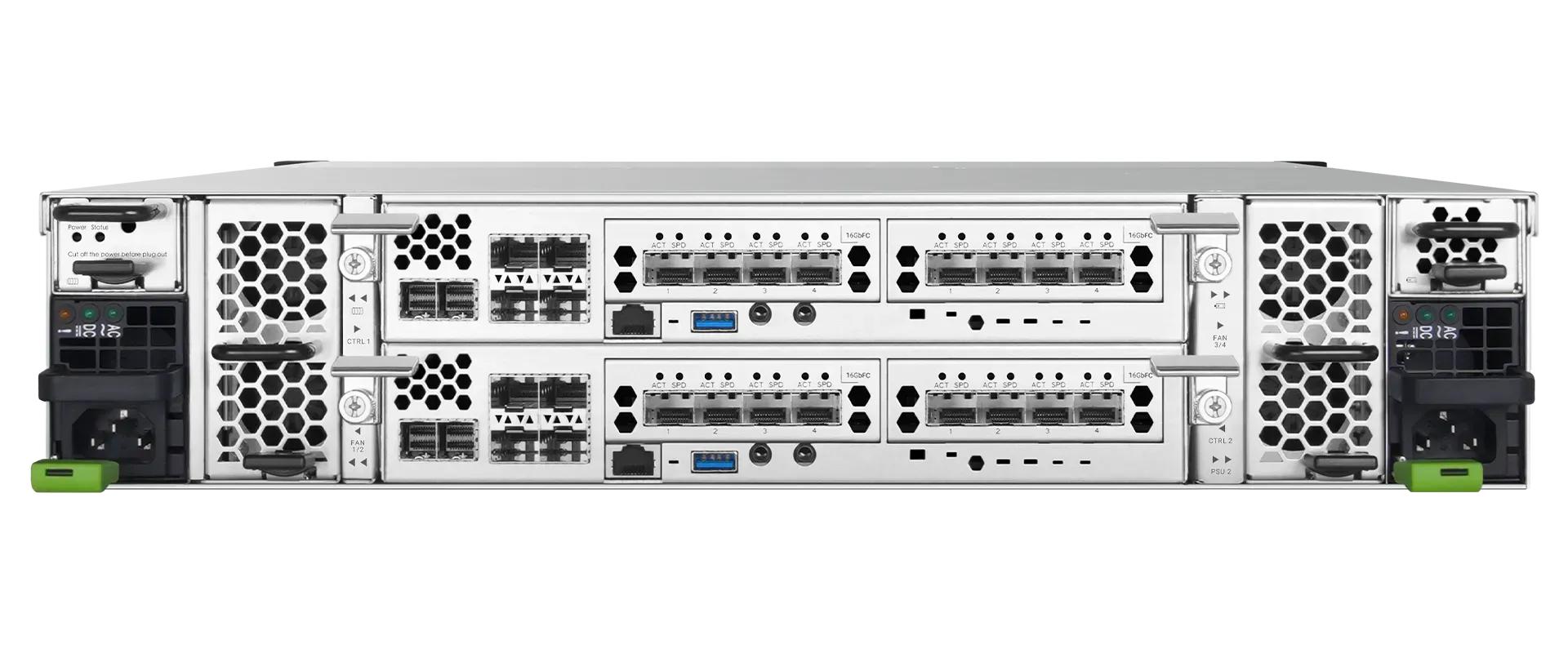

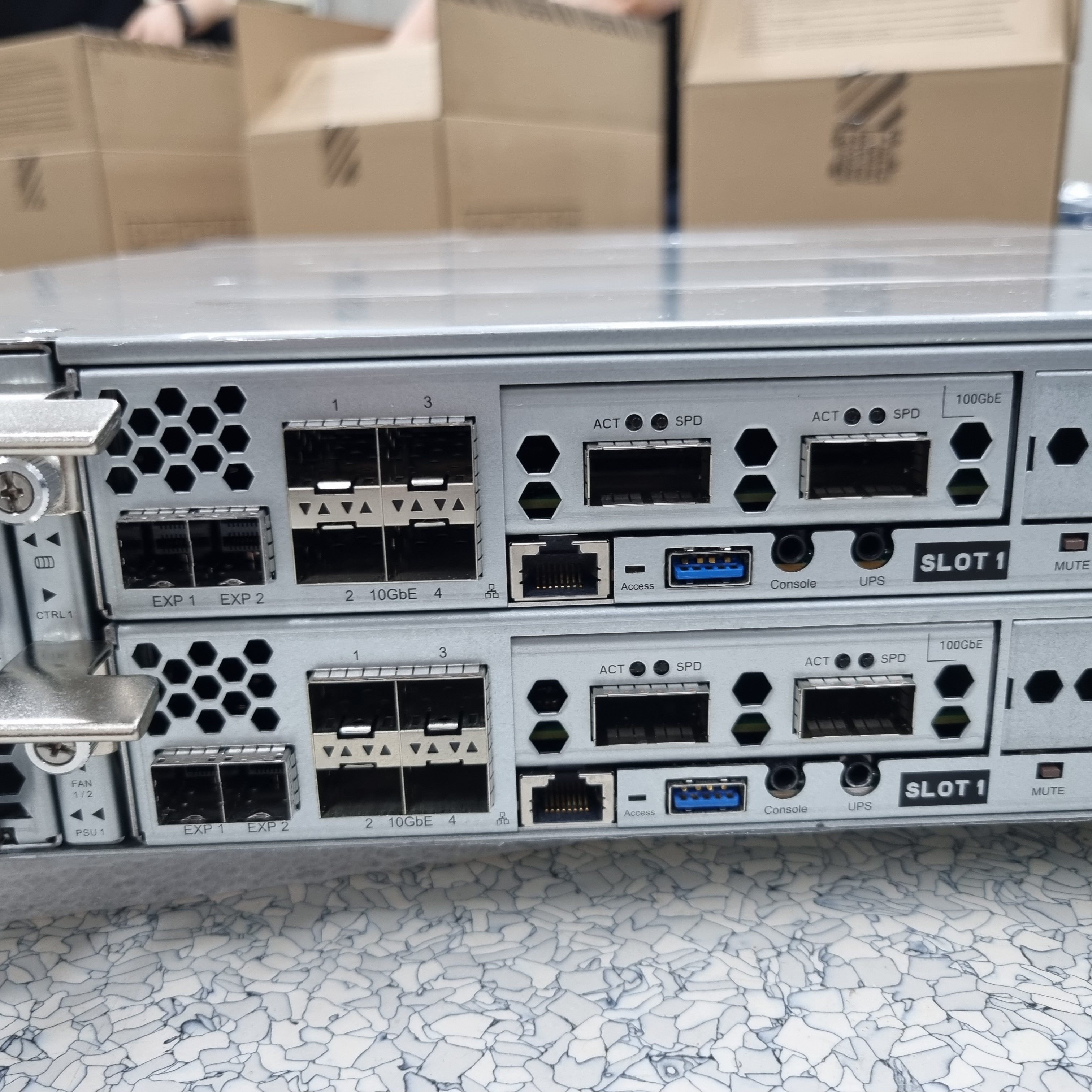

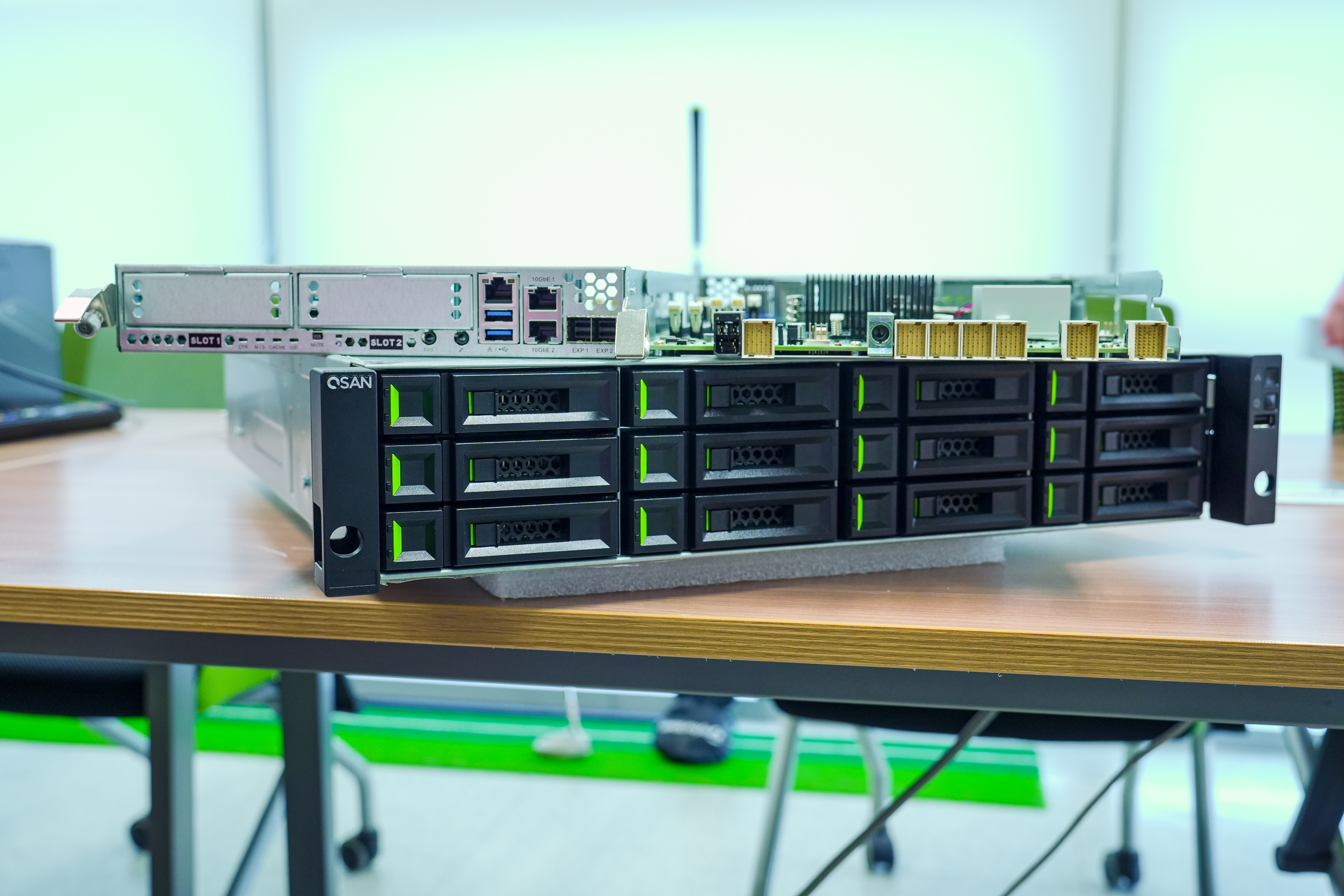

QSAN XCubeSAN 3300 계열은 10GbE iSCSI를 이용할 수 있으며,

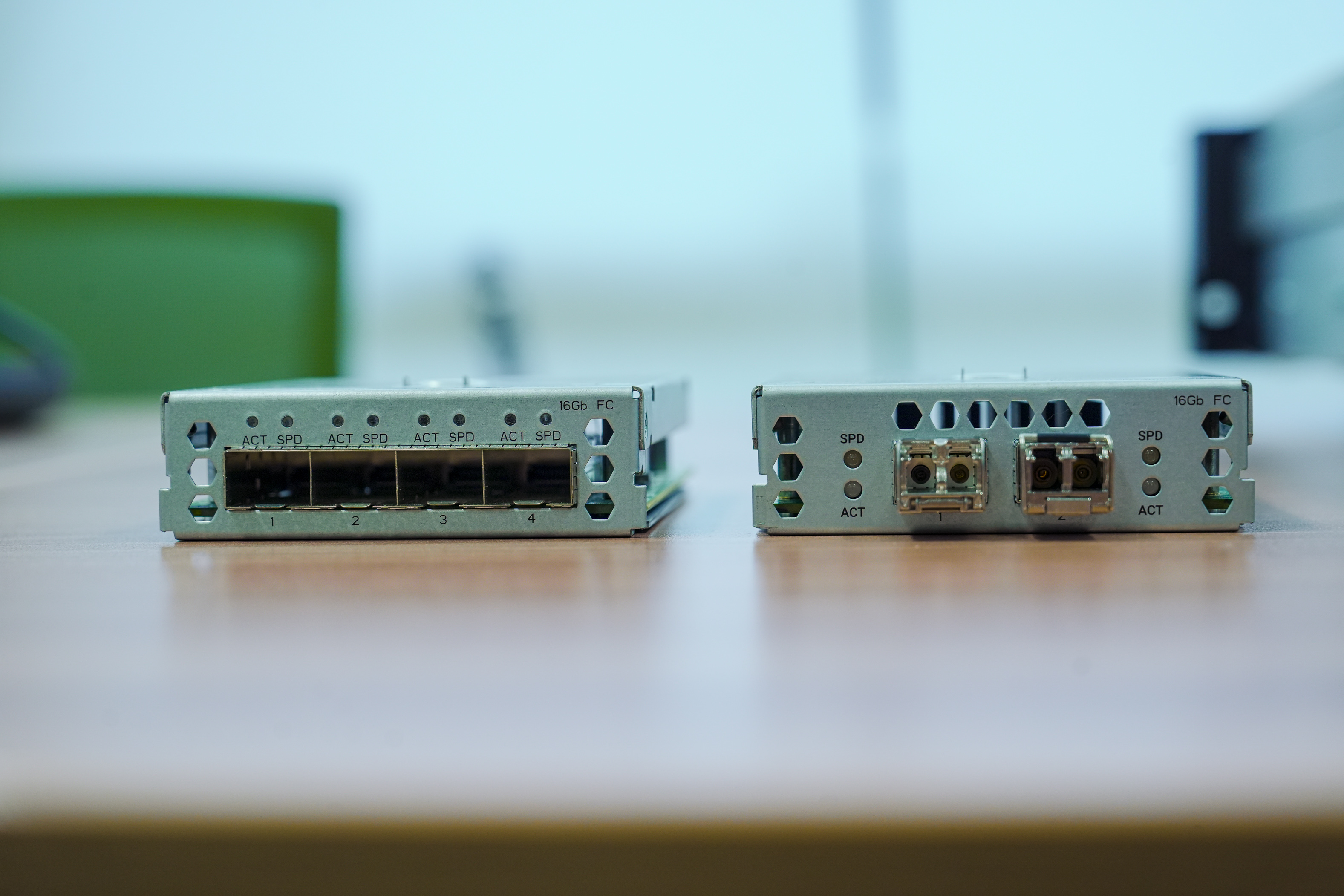

필요에 따라 25GbE iSCSI 또는 16Gb·32Gb Fibre Channel 구성을 선택할 수 있습니다.

기존 Ethernet 환경을 활용한다면 iSCSI를 검토하고,

별도의 SAN 전용 네트워크가 필요한 경우 Fibre Channel을 구성하는 방식입니다.

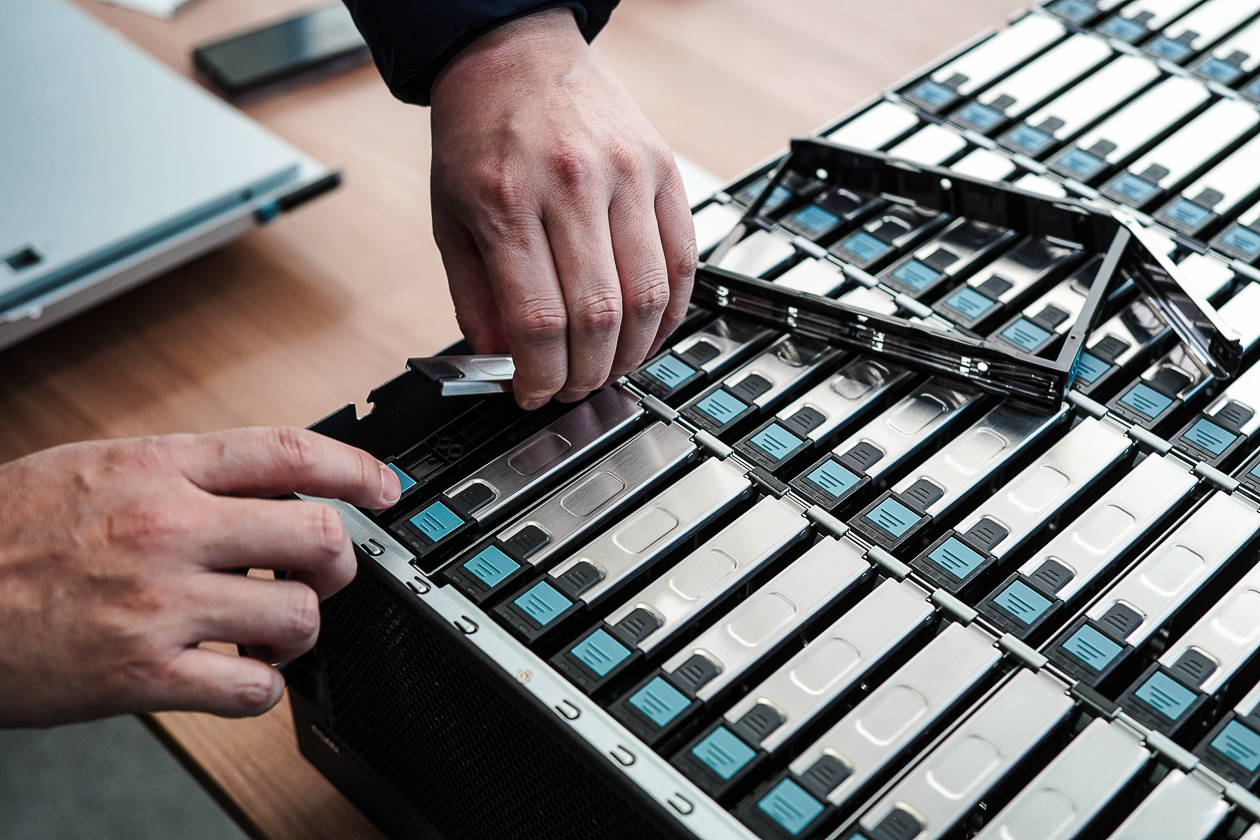

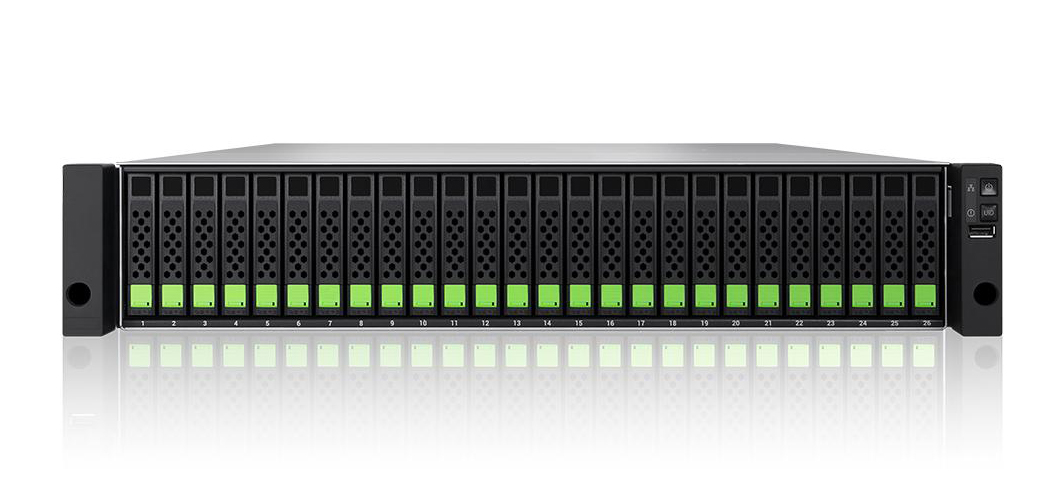

그 외에 올플래시 드라이브로만 구성된 스토리지,

iSCSI와 Fibre Channel을 이용한 블록 스토리지뿐 아니라
CIFS/SMB와 NFS 같은 파일 서비스도 함께 지원하는

유니파이드 스토리지도 업무에 맞게 선택할 수 있습니다.


여기서 중요한 것은 특정 인터페이스가 더 좋다는 결론을 먼저 내리는 것이 아니라

필요한 대역폭과 서버 수, 이중화 구조를 정한 뒤 그에 맞는 인터페이스를 선택하는 것입니다.

• 3페타바이트 유니파이드 스토리지 구축 사례 자세히 보기

SAN 구축, 결국 설계가 중요합니다

SAN 스토리지 도입을 검토한다면

장비 모델을 선정하기 전에 다음 사항부터 확인하는 것이 좋습니다.

• SAN에 연결할 서버 수와 주요 업무
• 현재 데이터와 향후 증가량
• 기존 Ethernet 또는 Fibre Channel 인프라
• 필요한 네트워크 대역폭과 I/O 특성
• 장애 발생 시 요구되는 서비스 지속 수준
• 서버와 스토리지의 향후 확장 계획

창리정보통신은 현재 사용 중인 서버와 네트워크 환경을 먼저 확인한 뒤

필요한 포트 구성과 이중화 방식, 향후 확장 계획까지 고려해

업무 환경에 유리한 SAN 구축 서비스를 제공합니다.
